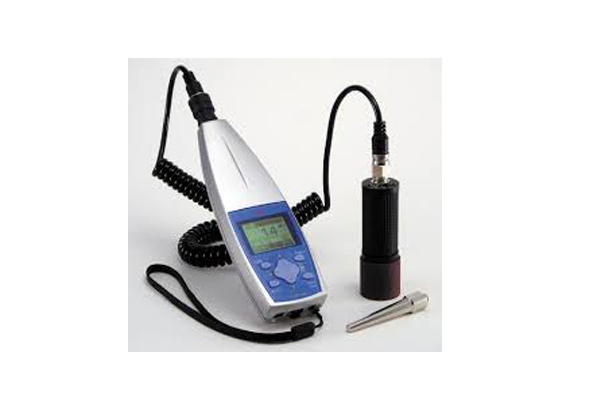

Thiết bị đo độ rung ACO 3116

Model: 3116

Hãng sản xuất: ACO – Nhật Bản

Xuất xứ: Nhật Bản

Tham khảo tại: http://www.aco-japan.co.jp/eng/Portable_VL3116english/Main/Top_Vibro.html

1. Thông số kỹ thuật máy chính:

Dải đo rung:

– Gia tốc (ACC): 0.02 ÷ 200m/s² RMS

– Vận tốc (VEL): 0.02 ÷ 200mm/s RMS

– Độ dịch chuyển (DISP): 2 ÷ 2000μm EQp-p

Dải đo tần số:

– Gia tốc (ACC): 3Hz ÷ 10kHz

– Vận tốc (VEL): 10Hz ÷ 1kHz(Phù hợp với JIS B0907-1989)

– Độ dịch chuyển (DISP): 10Hz ÷ 400Hz

Thang đo:

– Gia tốc (ACC): 20, 200m/s² RMS

– Vận tốc (VEL): 20, 200mm/s RMS

– Độ dịch chuyển (DISP): 200, 2000μm EQp-p

Màn hình tinh thể lỏng:

– Màn hình: LCD 128×64 dot , có đèn màn hình

– Giữ cố định giá trị: Có

– Màn hình hiển thị số:

+ 4 ký tự, tốc độ đáp ứng màn hình: 1 giây hoặc 2 giây (tuỳ chọn)

+ (Trị trung bình của 10 dữ liệu tại 100 mili giây, 1 giây hoặc hoặc 20 dữ liệu tại 100 mili giây, 2 giây)”

– Biểu đồ Bar – graph: 0 ÷ 100%

– Cảnh báo vượt ngưỡng: cho toàn dải đo

– Báo pin: Thể hiện 4 mức pin trên màn hình

– Bộ nhớ: Tối đa 256 dữ liệu, 4kB

 Ngõ ra: Hiện thị chế độ AC hoặc chế độ tai nghe trên màn hình

– Ngõ ra AC:

+ Điện áp: 1Vrms(FS)

+ Tải trở: >100kΩ”

– Ngõ ra tai nghe: Giám sát âm rung bằng tai nghe với chức năng âm thanh

– I/O Terminal : Kết nối dữ liệu cho PC và máy in, cổng giao tiếp: RS-232C

– Cổng kết nối : RS 232

– Nhiệt độ hoạt động : – 10 – 500C – Độ ẩm : 30 – 90% ( Không ngưng tụ)

– Pin – thời gian sử dụng  : 2 pin Alkaline loại LR03 –  12 h hoặc AC Adapter

– Trọng lượng : 130g ( gồm pin)

2. Đầu đo gia tốc Acceleration loại 7812B:

– Độ nhạy: 5.0Mv/m/s² (49.1 mV/G) ±3% tại 100Hz

– Tần số: 1Hz～8kHz

– Nguồn cấp: DC7V0.5～4mA

– Dải nhiệt độ: -10～+60℃

– Kích thước: 24φ×50

– Khối lượng: khoảng 60g

3. Cung cấp bao gồm:

– 01x Máy chính loại 3116

– 01xĐầu đo gia tốc Acceleration loại 7812B

– 01xCáp kết nối đầu đo (Curl cable)

– 01x Magnet

– 01x chốt tiếp xúc (Contact pin)

– 2x pin Alkaline LR03,

-1x bao đựng,

-1x sách hướng dẫn sử dụng.
